| 用于風力渦輪機預防性維護的熱成像案例 |
| 時間：2026-03-10 14:21:21 點擊： 次 |
| 三月
隨著風電場老化和超出保修期，所有者和操作員進行預防性維護的重要性也隨之增加。通過檢測即將發生的組件故障，操作員可以避免代價高昂的故障和停機。熱成像有助于快速檢測這些故障，即使在運行期間也能檢測。 多年來，風能一直是澳大利亞發電的重要組成部分。它是澳大利亞可再生能源的主要來源之一，可產生足夠的電力，以滿足全國總電力需求的 7.1%。截至 2018 年底，澳大利亞共有 94 個風電場，風力發電能力近 6 吉瓦。 近年來風力發電能力的強勁增長，使得達到廠商保修期結束的風機數量急劇增加。這不可避免地給所有者帶來財務風險，使其無法進行經濟高效的運營和維護。 高效的預防性維護 保修期后維護對于提高風力渦輪機設備的可靠性和盈利能力至關重要。為了降低維護成本并提高成本效益，操作員正越來越多地從被動維護轉變?yōu)轭A(yù)防性維護。 風力渦輪機的配件容易磨損，進而發生故障。正是因?yàn)槿绱耍A(yù)防性維護和定期檢測非常重要。遺憾的是，維護成本可能很高，因此預防性檢測需要盡可能高效地進行。在風力渦輪機的整個生命周期內，運行和維護成本很容易占到每千瓦時生產總成本的 20% 至 25%。 熱像儀 熱成像是能夠在故障實際發生之前，讓操作員充分檢測風力渦輪機的所有電氣和機械組件以及鄰近的電氣系統的技術。無論是電氣還是機械組件，一般規則都是組件在發生故障之前會變熱。熱像儀會在故障發生之前發現這種溫度升高的情況。這些熱點將清楚地顯示在熱圖像中。 熱像儀可以顯示齒輪箱和電機問題，包括軸未對準，以及諸如連接松動和負載不平衡等難以察覺的電氣問題。熱像儀的多功能性使維護操作員能夠充分利用他們的預防性維護計劃。 案例：防止斷點彎頭的潛在故障斷點彎頭終端通常用于風電場和公用事業應用、變壓器、接線盒和隔離開關。就鄰近設備損壞和服務中斷而言，這種類型的端接故障可能非常危險且代價高昂。 以下為斷點連接故障的示例。在這種情況下，損壞的組件可能會導致大約 15 小時 25 兆瓦的發電損失。

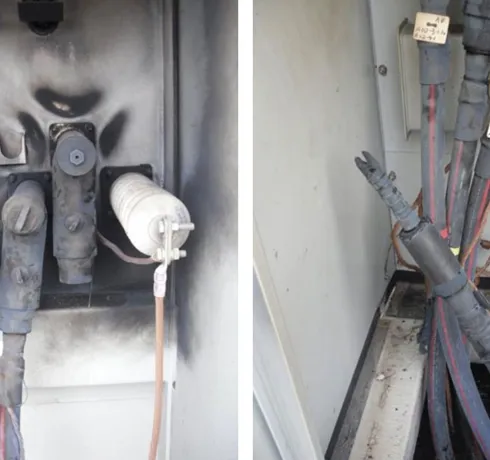

1850 KVA 變壓器上的斷點彎頭故障 端接故障可能是由于組裝不良、安裝人員缺乏經驗或未能嚴格遵循說明所致。環境條件還會導致材料膨脹、收縮或移動，進而導致終端故障。電纜可能會被堆積在終端柜下方區域的重冰壓壞，從而造成電纜應力。冬季設備的凍脹也會影響電纜的移動，導致潛在的故障。

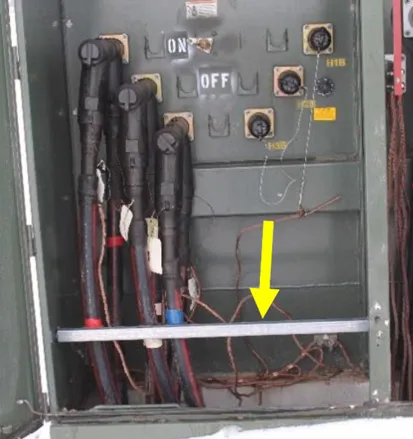

用于穩定 1850 KVA 風力渦輪機變壓器上的導體的支架。 當使用熱像儀觀察時，斷點彎頭的異常會清楚地顯示為熱損失。

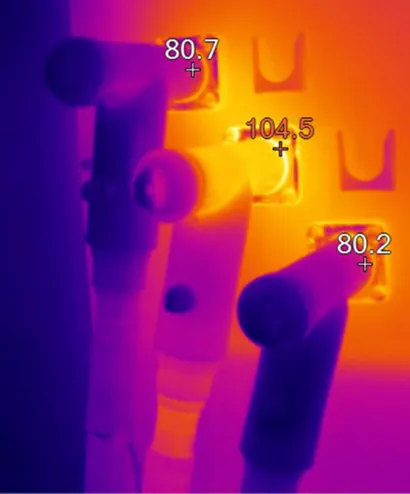

在 1850 KVA 風力渦輪機變壓器的常規紅外掃描中發現的異常 在下面的示例中，您可以看到存在缺陷的暴露終端和有蓋終端之間的溫差。在第一組測試中，終端被故意損壞，并經受 100 安培電流，持續 75 分鐘。第二組圖像顯示安裝了屏蔽罩的相同終端，以展示兩個區域之間的熱量模式和增量。

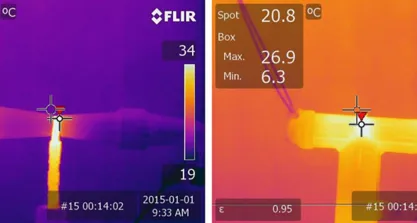

15 分鐘至 100A 測試。裸連接器 44.2°C 與屏蔽罩 26.9°C - ΔT 17.3°C

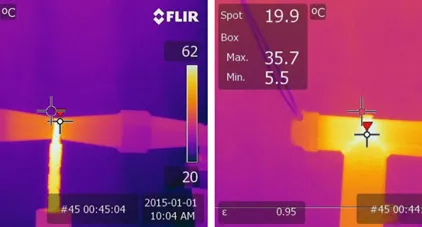

45 分鐘至 100A 測試。裸連接器 69.6°C 與屏蔽罩 35.7°C - ΔT 33.9°C
案例：渦輪葉片檢測風力發電機葉片采用復合材料制造，重量輕且堅固。然而，它們在制造和測試過程中會持續承受大量應力，這可能會導致裂紋。在最壞的情況下，葉片甚至?xí)谶\(yùn)行過程中制動脫離轉子，導致可能危及生命的事故。 使用熱像儀，可以在葉片轉動時進行檢測。裂紋等缺陷會改變材料的熱特性。這樣，可通過紅外檢測到渦輪葉片復合材料的微小變化，否則僅憑目視檢查無法發現。 熱成像可以檢測各種異常，包括裂隙、閃電引起的缺陷、尖端損壞以及光纖問題。熱像儀還會發現膠條問題、粘合劑接頭缺失、葉片傾斜誤差等。在早期檢測這些異常，如果它們很小，將會降低成本并防止嚴重?fù)p壞。 熱像儀的優勢 熱成像提供了風力渦輪機熱特征的即時概覽，使操作員能夠一目了然地看到缺陷。使用熱像儀，甚至可以從地面進行檢測，而無需爬塔。 精度可能是維護操作員轉向熱成像的一大原因。使用熱像儀，不僅可以看到葉片外表面的缺陷，還可以看到葉片內部更深處的缺陷。最終，如果問題持續存在，這些內部缺陷會導致故障。 熱成像使檢測員能夠遠距離覆蓋大面積區域。至少，這減少了物理/目視檢查的次數，并加快了維護工作，使其更具成本效益。 用于預防性維護的 FLIR 熱像儀 將熱成像技術納入預防性維護檢查程序，風電場公司可以隨時監控設備的運行狀況。在預防性維護例行程序中添加熱像儀將幫助他們提高效率，并能在導致代價高昂的計劃外停機之前發現電氣和機械問題，從而提高盈利能力。

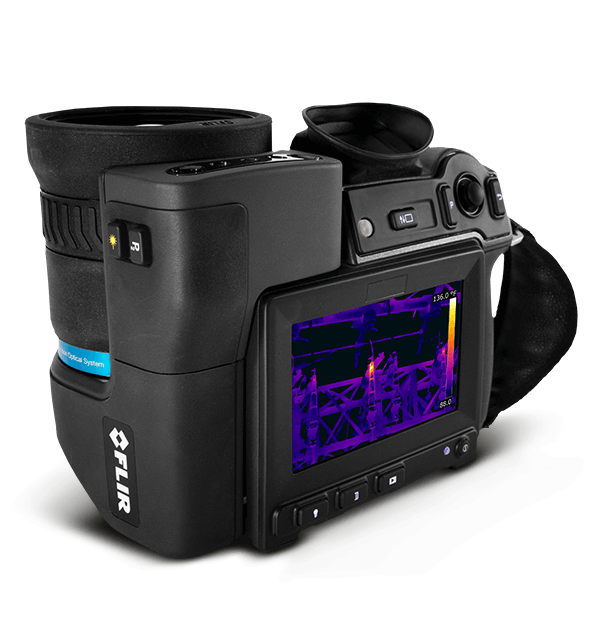

使用手持式熱像儀（例如 FLIR T1040 高清熱像儀）可以有效定位溫度異常。這款熱像儀提供非常清晰的圖像、真實的溫度和非常靈活的選擇。FLIR T1040 高清熱像儀配備獨特的 MSX®（多光譜動態成像）、UltraMax® 圖像增強技術和自適應濾波算法組合，使用戶能夠記錄流暢、詳細的圖像。 本文引用 / 轉載自 菲力爾官網（用于風力渦輪機預防性維護的熱成像案例），僅用于菲力爾熱像儀討論，非商業用途，版權歸原作者所有，如有侵權請聯系刪除。 |
